黃韓侯新建鐵路工程II標段芝水溝特大橋
一、工程概況
新建黃韓侯鐵路芝水溝特大橋，中心里程：DK80+118，孔跨布置：1×48m+1×64m+1×48m+18×64m+6×32m+1×24m，橋全長1598.98m。本橋位于直線及R=800m的緩和曲線上，按一次雙線設計，線間距4.0m，設計行車速度120km/h。全橋均為鉆孔樁基礎，矩形承臺，圓端形重力式實心（空心）橋墩，T型橋臺。最大墩高79m。上部為21孔等截面預應力混凝土簡支箱梁及7孔簡支T梁。其中2孔48m和19孔64m預應力混凝土簡支箱梁，分布于0#臺～21#墩，采用節段預制膠接拼裝法施工工藝。本橋位于陜西省韓城市芝陽鎮清水村，該處最大高程553m，最小高程539m，平均高程為546m。上層土為第四系上更新統粘質黃土，平均土層厚度為10m，σ=150kpa；下層土為第四系中更新統粘質黃土，σ=200kpa，年降水量600多毫米是典型的違背旱塬區。橋址緊鄰302縣道，施工便道較短，交通便利。
1、結構形式
箱梁采用單箱、單室等高度預應力混凝土簡支箱梁，梁頂寬9.1m，底寬5.2m，梁高5.2m，跨中截面頂板厚41cm，底板厚35cm，腹板厚52cm，梁頂橫向設2.0%的排水坡。在箱梁兩端支座處設置帶過人孔的橫隔墻，橫隔墻厚150cm。腹板上設置兩排通風孔，以降低箱梁內外溫差。梁端設40cm槽口，支點距梁端80cm。
2、梁段劃分
64m預應力混凝土簡支箱梁全長66.2m，計算跨度為63.8m，預制節段長度分為3.2m和4.6m兩種，每跨共15個節段，14個接縫；64m箱梁一孔重量為2200t。48m預應力混凝土簡支箱梁全長50.2m，計算跨度為47.8m，預制節段長度分為3.5m和4.8m兩種，每跨共11個節段，10個膠接縫；48m箱梁1#段為最重梁段，重量為168t。
3、接縫設置
節段之間采用膠接縫，端面設置剪力鍵。剪力鍵形狀為梯形，鍵頂寬5cm，鍵根部寬15cm，鍵高5cm，長度分為100cm、80cm、60cm、40cm等幾種規格。每個節段端面設置37個剪力鍵，其中頂板設置6個剪力鍵，腹板設置28個剪力建，底板設置3個剪力鍵。
二、獲獎單位
中鐵二十二局集團有限公司

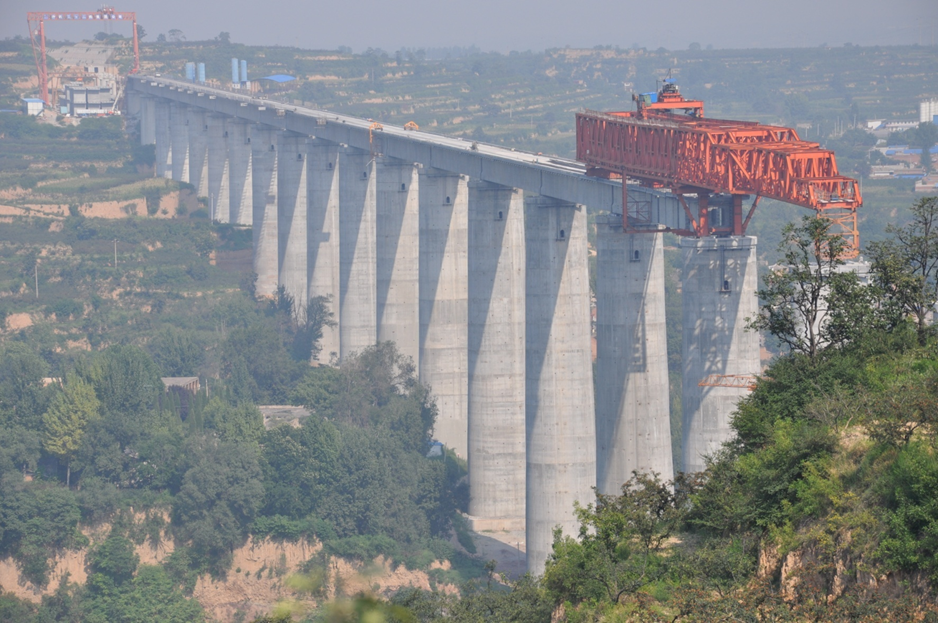

三、相關圖片
|
|
