一、工程概況

　　京張鐵路新八達嶺隧道全長12.01km，是全線最長隧道。隧道位于北京市昌平區南口鎮至延慶縣區段，一次并行水關長城，兩次下穿八達嶺長城，一處淺埋下穿老京張鐵路青龍橋車站。隧道洞身最小埋深4m，最大埋深432m；所在區段最高設計時速為250km/h，是單洞雙線隧道；隧道設計有兩個斜井進行輔助施工，均為永久性救援通道。2016年4月開工建設，計劃2019年12月建成通車。

　　在新八達嶺隧道內滾天溝停車場下方設置八達嶺長城站，地下車站長470m，車站兩端與區間隧道設總長326m過渡段。車站地下建筑面積36000m2，軌面埋深102m，旅客提升高度62m。

　　新八達嶺隧道及八達嶺長城站為全線控制性和重難點工程。初始評估等級為極高風險，按一級風險隧道管理。

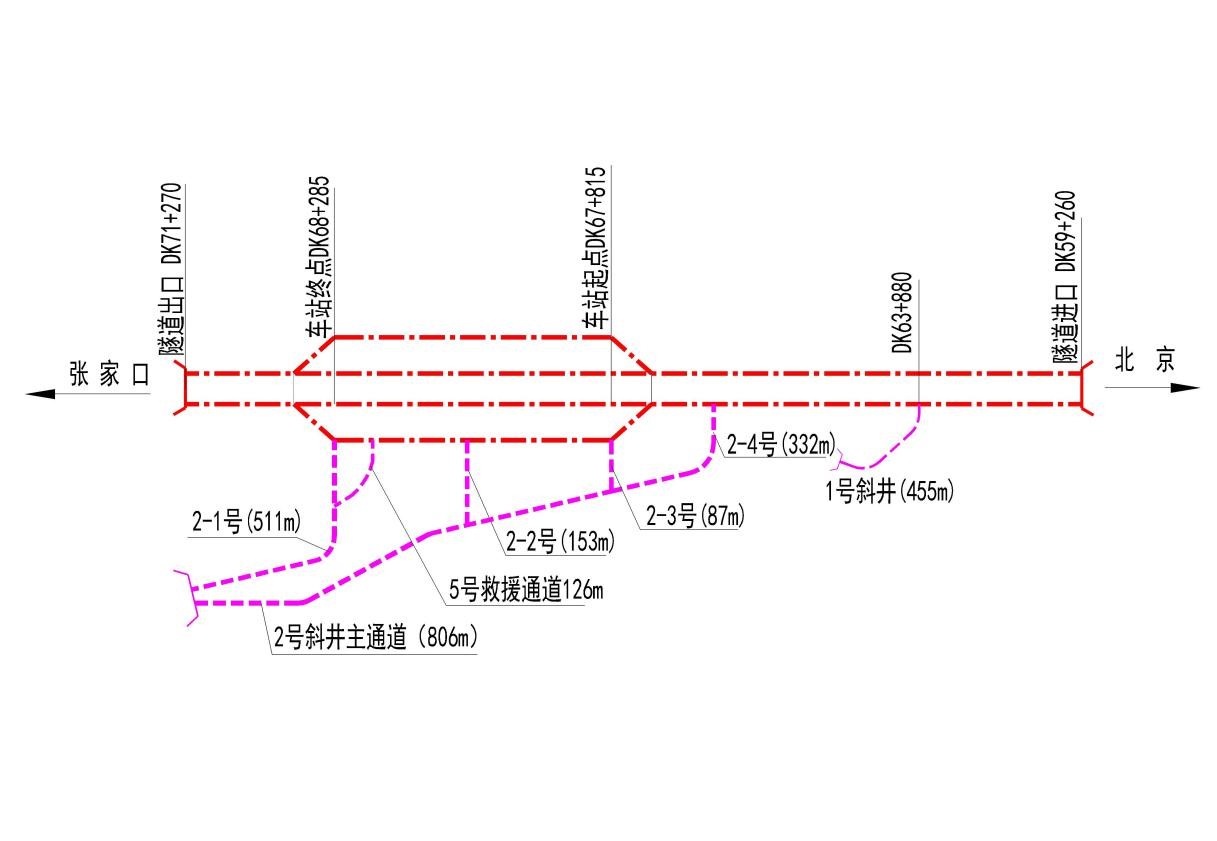

新八達嶺隧道及八達嶺長城站平面圖

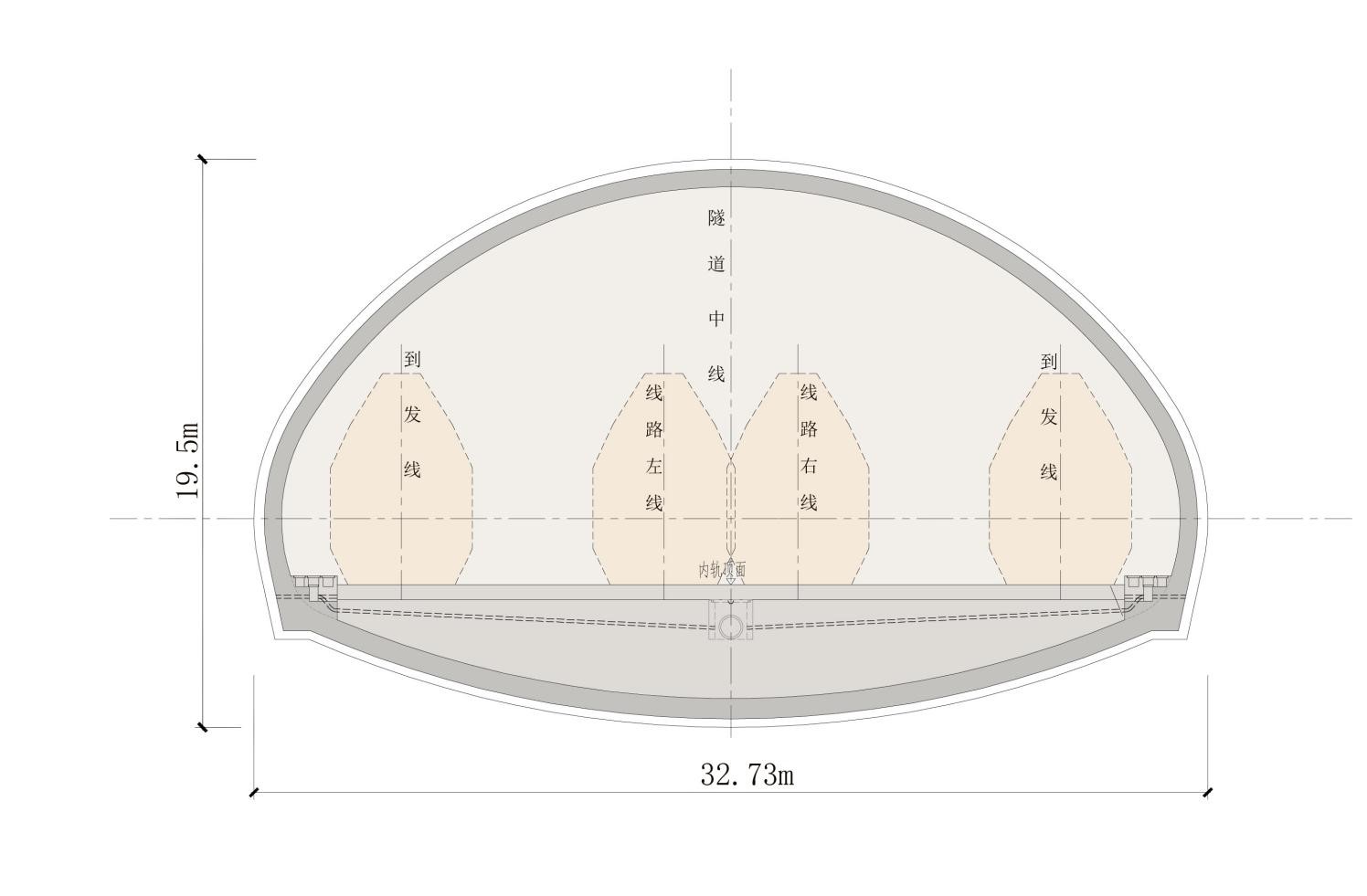

單拱四線大跨過渡段橫斷面圖

　　二、地形地貌及地質特點

　　隧道穿越軍都山，地貌單元屬中低山區，整體地形呈兩側高，中間低，地形起伏較大。隧址區大的構造主要是燕山期構造，區內斷裂構造較為發育，洞身穿越兩條斷層。八達嶺侵入巖體巖脈極為發育。地下水主要為基巖裂隙水，地下水位埋深根據地形起伏以及季節變化幅度較大，勘察期間水位埋深11.20～76.60m。隧道正常涌水量18951m3/d,最大涌水量為56466m3/d。

　　三、主要技術特點及創新點

　?。ㄒ唬╉?xiàng)目特點

　　1.京張鐵路是2022年冬奧會的重點配套工程，新八達嶺隧道連續穿越居庸關、水關、八達嶺長城等重要風景名勝區，超淺埋穿越百年京張鐵路和石佛寺村，是京張鐵路最長、環保要求最嚴格、工期最緊張的隧道。

　　2.八達嶺長城站是亞洲規模最大的山嶺地下火車站，也是國內埋深及提升高度最大的高速鐵路地下站；車站分三層地下結構，自下而上分別為站臺層、進站層及出站層（設備層），站臺層與進出站通道層間預留約4.8m厚巖層；車站內修建各類大小洞室78個，斷面型式88個、洞室交叉節點密集，是國內最復雜的暗挖洞群車站。

　　車站采用了諸多創新設計，在高鐵地下車站中首次采用疊層進出站通道形式，實現了進出站客流完全分離和進出站口均衡布置，首次采用環形救援廊道設計，具備了緊急情況下快速無死角救援的條件；首次采用一次提升長大扶梯及斜行電梯等先進設備。

　　3.車站兩端渡線段單洞開挖跨度達32.7m，是目前國內單拱跨度最大的暗挖鐵路隧道，施工技術難度大，施工組織復雜。

　?。ǘ┛萍紕?chuàng)新及對策

　　新結構：

　　1.隧道進口采用牌坊式、出口采用城關式洞門，實現了工程與文化環境相協調。

　　新材料：

　　1.大跨過渡段隧道噴混凝土中添加了新型納米材料，有效的提高了初期支護的早期強度。

　　新工藝：

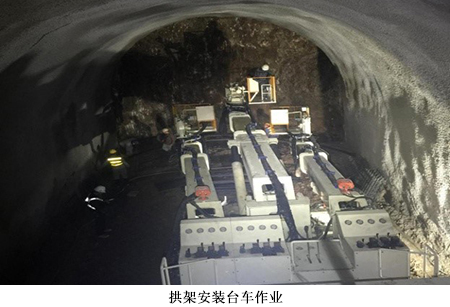

　　1.大跨過渡段采用“頂洞超前、分層下挖、預留核心、重點鎖定”的工法進行施工。

　　2.大跨段采用了預應力錨索、預應力錨桿、普通錨桿組合的復合支護體系，充分利用圍巖承載力，優化受力體系，減少二次襯砌的厚度。

　　3.隧道下穿文物和臨近復雜洞群首次采用電子雷管微損傷精準控制爆破技術，消除了對文物和環境的不利影響；

　　4.信息化的人機定位及智能交通實現新八達嶺隧道及地下車站多掌子面協同作業及物流運輸高效順暢。

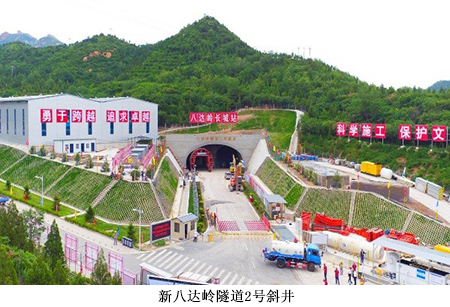

　　5.新八達嶺隧道采用并行雙洞立體多分支斜井設計，采用多工作面協同作業有效滿足了環保和工期要求。

　　四、施工進度及圖片

　　截至2017年3月，新八達嶺隧道主要施工進度如下：

　　正洞設計長度12010m，開挖完成1435m，占比12%；仰拱完成824m，占比7%；二次襯砌完成600m，占比5%。輔助坑道設計長度3448m，開挖完成2880m，占比84%；底板完成2646m，占比77%。
