一、工程概況

　　內昆鐵路花土坡特大橋位于云南省昭通市與貴州省威寧縣交界處，總投資1.32億元，是“九五”期間國家重點建設項目?jī)?nèi)昆鐵路重難點工程。全長678.55m，共15個墩臺，橋跨布置為6×32 m預應力混凝土簡支梁+(64+2×104+64)m預應力混凝土單箱單室連續梁+4×32 m預應力混凝土簡支梁，是當時我國最大跨度的單線鐵路連續梁橋，梁體采用單箱單室變高度變截面箱梁，3#～11#墩為特殊設計的抗風性能較好的圓端型空心墩，其余墩臺為定型設計，其中主墩7#、8#、9#墩高分別為78m、104m、llOm，為I級單線鐵路橋，橋梁混凝土圬工量58000 m³。

　　花土坡特大橋自然氣候條件惡劣，地質復雜，離大橋橋位200～300m為區域性“龍翻身”大斷層，線路右側緊靠中心線旁有古滑坡體；橋址處山高谷深，場地狹窄，高差達130m，墩高跨大，技術復雜，llOm高墩和104m大跨連續梁均為全國同類型橋梁之最；施工中高空立體交叉作業多，安全問題突出，且工期緊，質量標準高，是西南山區鐵路高墩大跨橋梁的典型代表。

　　二、批復概算

　　132000萬元

　　三、主要技術指標

　　鐵路等級：國家I級；正線數目：?jiǎn)尉€；最小曲線半徑：1000m，困難地段400m；限制坡度：上行6‰、加力坡13‰，下行12‰、加力坡23.5‰；到發線有效長度：850m，雙機地段880m；全橋長度：678.55m；主跨布置：(64+2×104+64)m預應力混凝土單箱單室連續梁；最大墩高110m；

　　四、主要特點

　　1．自然氣候惡劣。日最大降雨量134.4mm，極端風速27m/s。

　　2．地質復雜。大橋跨越一條深谷，受區域性大斷裂“龍翻身”大斷層影響，線路被溝壁陡立的沖溝包圍，穿過了巖層破碎、節理發育的古滑坡體后緣。

　　3．山高谷深，場地狹窄，現場布置困難。

　　4．墩高跨大，技術復雜，施工難度大，110m高墩及104m大跨連續梁為當時國內同類型橋梁之最。

　　5．高空立體交叉作業多，施工安全問題突出。

　　6．工期緊，質量要求高。

　　五、所獲獎項及年份

　　獲2005年中國土木工程詹天佑獎

　　六、獲獎單位

　　中鐵十七局集團有限公司

　　鐵道第二勘察設計院

　　鐵道部工程管理中心

　　長沙鐵道學院建設監理公司

　　中鐵十七局集團有限公司第四工程公司

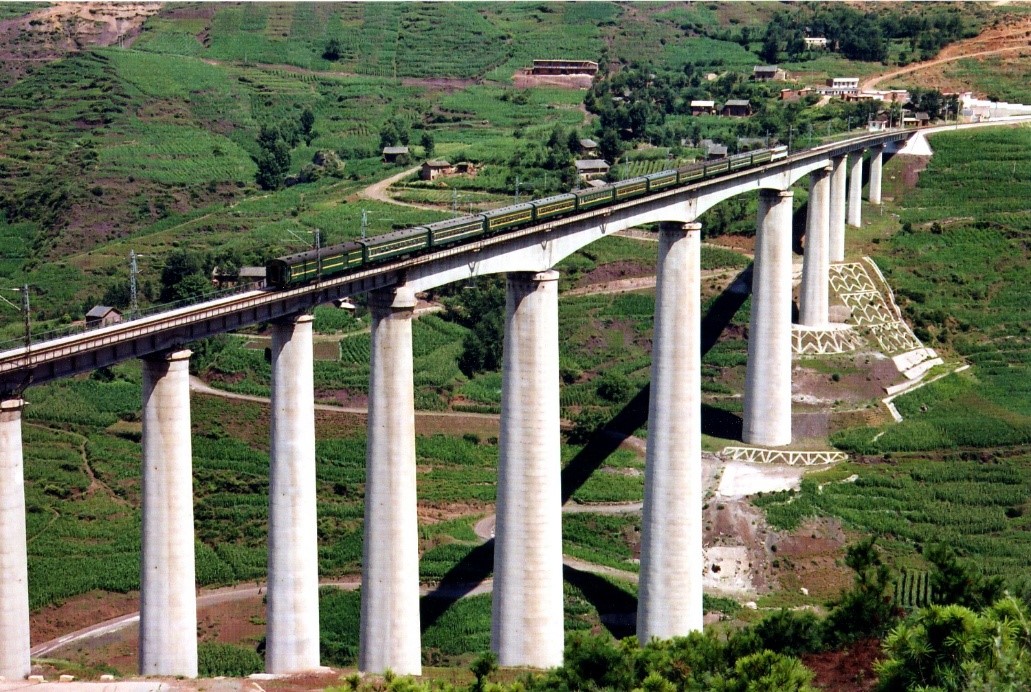

　　七、相關圖片
