渝懷鐵路長壽長江大橋大橋

來源：日期：2014-03-07

字號：大中小

　　(獲2008年度詹天佑大獎)

　　一、工程概況

　　長壽長江特大橋為渝懷鐵路重點控制工程之一,位于重慶市長壽區境內,橋跨布置為2×24m+3×32m簡支梁+(144+2×192+144)m下承式連續鋼桁梁+2×32m簡支梁,橋梁全長898.36m。全橋墩臺均按一次復線設計;上部按近期單線(I線)、遠期復線設計。主橋為下承式連續鋼桁梁,為目前我國最大跨度的雙線鐵路下承式連續鋼桁梁。主橋橋墩為圓端形空心墩,采用3m的大直徑鉆孔樁基礎,施工水深達32m,采用雙壁鋼吊箱圍堰施工。

　　該橋于2001年9月主體工程開工,2003年5月16日鋼桁梁架設完成,2003年9月鋪軌架梁通過。2005年8月進行靜動載試驗。全橋靜動載試驗的結果表明,列車在橋梁結構上運行平穩、安全,各項指標滿足要求。

　　二、批復投資

　　25600萬元。(工程造價)

　　三、主要技術指標

　　長壽長江特大橋主橋采用144+2×192+144米下承式連續鋼桁梁,主橋桁高18m,支點加高16m,節間長度12m。主桁中心距為12m,采用整體節點技術,結構形式為有豎桿平行弦三角桁、中間支點采用下弦加勁桁式,為我國目前跨度最大的雙線鐵路下承式連續鋼桁梁橋。

　　四、主要特點

　　1.根據試驗和計算分析結果,研究提出了長壽長江大橋鋼桁梁次應力疲勞計算方法。研究針對長壽長江大橋鋼結構制造中的精密焰切工藝,專門設計精密切割后坡口不作打磨直接施焊試件進行疲勞試驗,掌握了相應的疲勞性能,提出制造中可只對開坡口側上表層打磨的措施建議。

　　2.主橋采用了新研究的新型鉸軸滑板鋼支座,避免了鋼桁梁橋采用的傳統輥軸支座所常產生的病害,減少了養護、維修工作量。最大支承噸位達44000kN,為目前國內外同類型支座之最。

　　3.本橋鋼桁梁輔以單層吊索塔架進行架設,懸拼跨度192m。吊索塔架高60m,吊索水平距離108m,橫橋向跨度12m,索力13500kN/桁,各項指標均為國內之最。

　　4.采用了一系列方便橋梁維護的技術和產品:上平縱聯、上弦桿、腹桿等構件的檢查維護采用行走于上弦的具有電動裝置的防電維修車;下平縱聯、橋面系、下弦桿等構件的檢查維護采用行走于下弦的具有液壓升降裝置的檢查小車。

　　5.本橋采用的平臺圍堰一體化雙壁吊箱圍堰,在國內首次創新使用。雙壁吊箱圍堰采用工廠制造,浮運就位,圍堰與主體樁位鋼護筒形成一體、即作平臺又作圍堰的施工,是對長江上游深水、大流速、淺覆蓋層基礎施工方法的創新,有效地解決了兩個水中墩在一個枯水期內施工完成的難題。

　　6.為解決鋼桁梁架設場地狹小、施工受限,本橋采用了預應力后錨技術,此技術有效解決了鋼桁梁拼裝壓重的問題,確保了全懸臂192m架設鋼梁的絕對安全,并減低了拼裝對施工場地的要求。

　　五、所獲獎項及年份

　　獲得2008年度詹天佑大獎

　　六、獲獎單位

　　中鐵二院工程集團有限責任公司

　　中鐵大橋局股份有限公司

　　中國鐵道科學研究院

　　渝懷鐵路建設總指揮部

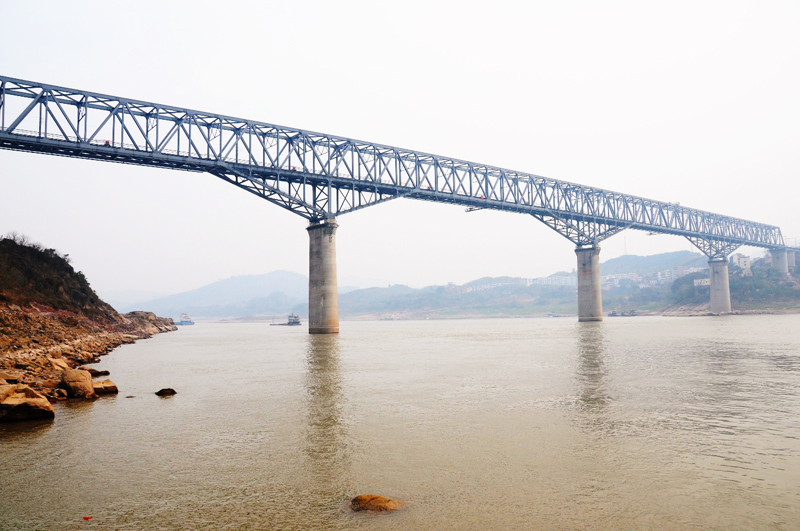

　　七、相關圖片
