三索面三主桁公鐵兩用斜拉橋建造技術
1.主要技術內容
近年來，我國正在進行大規模的基礎設施建設，為滿足可持續發展的需要，節約土地、節約資源是擺在建設者面前的重要課題。長江是我國第一大河，航運繁忙，通航凈寬要求高，兩岸多是經濟繁榮區域，港口眾多，岸線及土地資源緊張，橋位資源越來越稀缺。因此，將公路、鐵路、市政道路和城市軌道交通等建設在同一座多通道公用橋梁上，是節約橋位資源、滿足長江航運要求、節約工程總投資和減少建橋?qū)Νh(huán)境影響的優勢選擇。
多通道公用橋梁通常采用雙層鋼桁梁橋，隨著同一座橋梁上承載的交通功能增多，橋梁荷載更重、寬度更大，若采用傳統的雙索面雙主桁布置，存在主桁桿力過大、橫向受力不合理、主梁斷面的整體性差不利于列車的高速運行等問題。為此，項目組針對大跨度多通道公用橋梁開展研究，在世界上首創了三索面三主桁公鐵兩用斜拉橋新結構，并開展了建造技術的系統研究，形成了一整套建造技術，主要?jiǎng)?chuàng)新點有：
（1）在世界上首創了三索面三主桁斜拉橋新結構。建立了一套空間橋梁結構設計方法，解決了橋梁跨度大、橋面寬、活載重、列車速度快帶來的難題。
?。?）首次采用邊跨公路混凝土橋面板與主桁結合、中跨公路面鋼正交異性板與主桁結合共同受力的混合組合結構，解決了超大跨度公鐵兩用橋梁中跨加載時的邊墩負反力問題，同時提高橋梁結構的豎向剛度以適應高速列車運行。
?。?）在國內外首次采用鋼桁梁整節段架設技術，開發了三主桁整節段空間三向匹配工法。在內河航道水深和通航高度受限的條件下，實現了鋼桁梁工廠整體制造、工地大節段架設的突破。
?。?）首創吊箱圍堰錨墩定位及圍堰隨水位變化帶載升降技術，實現了大型深水圍堰的精確定位，提高了圍堰的渡汛能力。
?。?）研制了KTY4000型全液壓動力頭鉆機，把深水鉆孔能力從3m直徑提高至4m；研制了700t架梁吊機，實現了整節段架設中的多點起吊和精確對位。
2. 授權專利情況
獲發明專利19項，實用新型專利6項。
3. 技術經濟指標
研究成果成功應用于武漢天興洲公鐵兩用長江大橋建設，節約工程直接投資1.5億元，并使該橋提前7個月于2009年5月建成。項目的成功應用，實現公鐵兩用橋梁活載從20.2t/m到35.1t/m、跨度從312m到504m的飛躍。
4. 應用推廣情況及效益情況

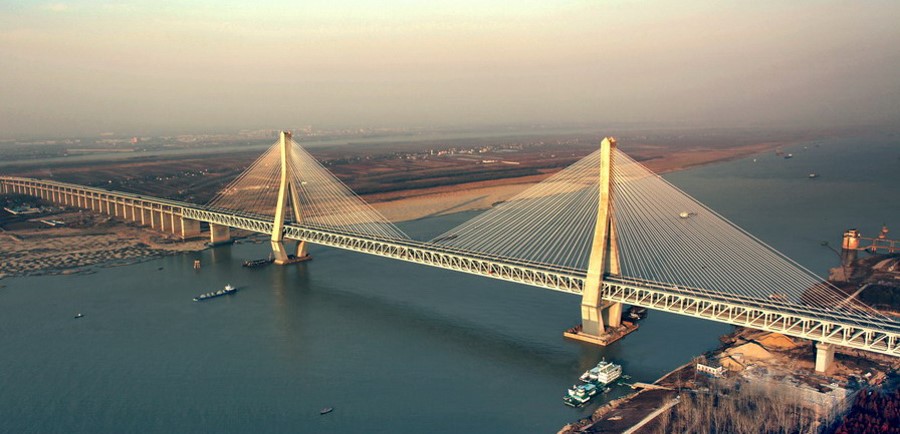

該項技術的各項成果首先應用于武漢天興洲公鐵兩用長江大橋，大橋上層為六車道公路，下層為兩線I級干線和兩線客運專線鐵路。該橋是世界上第一座四線鐵路流線公路公鐵兩用斜拉橋，主跨504m為世界公鐵兩用斜拉橋跨度之首，也是世界上活載最大的橋梁。
項目成果已成功推廣應用于銅陵公鐵兩用大橋等10余座大跨度橋梁建設中。研發的架梁吊機和超大直徑鉆機已批量生產，廣泛應用于橋梁施工。近三年累計新增銷售額126.6億元，新增利潤1.8億元，新增稅收2.6億元。
|
|
